Hand SIGNS 분류 예제 (2) - CNN 구조 사용

(tensorflow v2.3.0)



2020/11/17 - [ML & DL/tensorflow] - Hand SIGNS 분류 예제 (1)

Hand SIGNS 분류 예제 (1)

이번에는 이전 게시글에서 사용했던 dataset으로 Convolutional Neural Network(ConvNet) 구조로 모델을 구현하고 학습을 해보려고 합니다.

그리고, 이전 게시글에서 언급했듯이 label data를 one_hot 처리를 해서 loss object로 'categorical entropy'를 사용할 것입니다.



1. Dataset 준비

준비과정은 이전과 유사하며, Y_train과 Y_test에 대해서 tf.one_hot 함수를 통해 각 라벨에 해당하는 확률로 변경시켜 줍니다. 즉, 각 라벨에 해당하는 열은 1이고 나머지 열은 0이 됩니다.

import tensorflow as tf
import matplotlib.pyplot as plt
import h5py
import numpy as np
import math

def load_dataset():
    train_dataset = h5py.File('train_signs.h5', "r")
    train_set_x_orig = np.array(train_dataset["train_set_x"][:]) # your train set features
    train_set_y_orig = np.array(train_dataset["train_set_y"][:]) # your train set labels

    test_dataset = h5py.File('test_signs.h5', "r")
    test_set_x_orig = np.array(test_dataset["test_set_x"][:]) # your test set features
    test_set_y_orig = np.array(test_dataset["test_set_y"][:]) # your test set labels

    classes = np.array(test_dataset["list_classes"][:]) # the list of classes

    return train_set_x_orig, train_set_y_orig, test_set_x_orig, test_set_y_orig, classes

# Loading the data (signs)
X_train_orig, Y_train_orig, X_test_orig, Y_test_orig, classes = load_dataset()

# Example of a picture
index = 6
plt.imshow(X_train_orig[index])
print ("y = " + str(np.squeeze(Y_train_orig[index])))

X_train = X_train_orig.astype(np.float32)/255.
X_test = X_test_orig.astype(np.float32)/255.
Y_train = np.array(tf.one_hot(Y_train_orig, 6))
Y_test = np.array(tf.one_hot(Y_test_orig, 6))
print ("number of training examples = " + str(X_train.shape[0]))
print ("number of test examples = " + str(X_test.shape[0]))
print ("X_train shape: " + str(X_train.shape))
print ("Y_train shape: " + str(Y_train.shape))
print ("X_test shape: " + str(X_test.shape))
print ("Y_test shape: " + str(Y_test.shape))

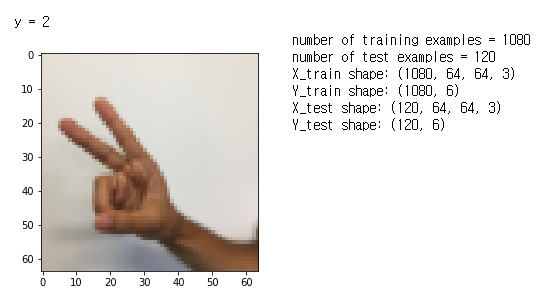

Y_train과 Y_test가 각 라벨의 확률을 나타내기 때문에, (m, 6)의 형태로 나타납니다. 6은 라벨 class의 개수입니다.



그리고 mini-batch를 사용해서 최적화를 할 예정인데, 직접 mini_batch를 무작위로 섞는 함수를 사용합니다.

def random_mini_batches(X, Y, mini_batch_size = 64, seed = 0):
    m = X.shape[0]
    mini_batches = []
    np.random.seed(seed)

    # Step 1: Shuffle (X, Y)
    permutation = list(np.random.permutation(m))
    shuffled_X = X[permutation,:,:,:]
    shuffled_Y = Y[permutation,:]

    # Step 2: Partition (shuffled_X, shuffled_Y)
    num_complete_minibatches = math.floor(m/mini_batch_size)

    for k in range(0, num_complete_minibatches):
        mini_batch_X = shuffled_X[k * mini_batch_size:k * mini_batch_size + mini_batch_size,:,:,:]
        mini_batch_Y = shuffled_Y[k * mini_batch_size:k * mini_batch_size + mini_batch_size,:]
        mini_batch = (mini_batch_X, mini_batch_Y)
        mini_batches.append(mini_batch)

    # Handling the end case
    if m % mini_batch_size != 0:
        mini_batch_X = shuffled_X[num_complete_minibatches * mini_batch_size:m,:,:,:]
        mini_batch_Y = shuffled_Y[num_complete_minibatches * mini_batch_size:m,:]
        mini_batch = (mini_batch_X, mini_batch_Y)
        mini_batches.append(mini_batch)

    return mini_batches

오늘 두 가지의 방법으로 동일한 모델을 구현할 예정인데, 첫 번째 방법에서는 이 함수를 사용하고, 두 번째 방법에서는 이 함수를 사용하지 않고, mini-batch를 사용해서 학습해보도록 하겠습니다.



시작하기에 앞서서 구현해야될 ConvNet의 구조는 다음과 같습니다.

Conv2D(F=8, stride=1, padding='same') -> ReLU -> Max pool(filter=(8,8), strides=(8,8)

-> Conv2D(F=16, stride=1, padding='same') -> ReLU -> Max pool(filter=(4,4), strides=(4,4)

-> Flatten -> Softmax(6 units)



2-1. tf.keras.Model을 상속받는 Model Class 구현 및 학습

www.tensorflow.org/tutorials/quickstart/advanced?hl=ko

텐서플로 2.0 시작하기: 전문가용  |  TensorFlow Core

위 튜토리얼에서 알려주는 방법을 토대로 구현을 해보았습니다.

class ConvNet(tf.keras.Model):
    def __init__(self):
        super(ConvNet, self).__init__()
        self.conv1 = tf.keras.layers.Conv2D(8, (4, 4), strides=(1,1), padding='same',
                                            activation='relu', kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0))
        self.maxpool1 = tf.keras.layers.MaxPool2D(pool_size=(8,8), strides=(8,8), padding='same')
        self.conv2 = tf.keras.layers.Conv2D(16, (2, 2), strides=(1,1), padding='same',
                                            activation='relu', kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0))
        self.maxpool2 = tf.keras.layers.MaxPool2D(pool_size=(4,4), strides=(4,4), padding='same')
        self.flatten = tf.keras.layers.Flatten()
        self.d1 = tf.keras.layers.Dense(6, activation='softmax',
                                        kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0))

    def call(self, x):
        x = self.conv1(x)
        x = self.maxpool1(x)
        x = self.conv2(x)
        x = self.maxpool2(x)
        x = self.flatten(x)
        x = self.d1(x)
        return x

class 생성자를 통해서 layer들을 만들어주고, call을 통해 $\hat{y}$를 계산합니다. 이 예측값은 각 라벨의 확률을 의미합니다.



다음으로는 학습을 진행할 함수를 구현합니다.

# Model
def Model_1(X_train, Y_train, X_test, Y_test, learning_rate=0.009,
         num_epochs=100, minibatch_size=64, print_cost=True):
    tf.random.set_seed(4)
    (m, n_H0, n_W0, n_C0) = X_train.shape
    seed = 3
    costs = []
    model = ConvNet()

    loss_object = tf.keras.losses.CategoricalCrossentropy()
    optimizer = tf.keras.optimizers.Adam(learning_rate=learning_rate)

    train_loss = tf.keras.metrics.Mean(name='train_loss')
    train_accuracy = tf.keras.metrics.CategoricalCrossentropy(name='train_accuracy')

    for epoch in range(num_epochs):
        minibatch_cost=0
        num_minibatches = int(m/minibatch_size)
        seed = seed + 1
        minibatches = random_mini_batches(X_train, Y_train, minibatch_size, seed)

        for minibatch in minibatches:
            (minibatch_X, minibatch_Y) = minibatch

            with tf.GradientTape() as tape:
                pred = model(minibatch_X)
                cost = loss_object(minibatch_Y, pred)

            grads = tape.gradient(cost, model.trainable_variables)
            optimizer.apply_gradients(zip(grads, model.trainable_variables))

            train_loss(cost)
            train_accuracy(minibatch_Y, pred)

            minibatch_cost += cost / num_minibatches

        if print_cost and epoch % 5 == 0:
            print(f'Cost after epoch {epoch}: {minibatch_cost}')
        costs.append(minibatch_cost)

    # plot the cost
    plt.plot(np.squeeze(costs))
    plt.ylabel('cost')
    plt.xlabel('iterations (per tens)')
    plt.title("Learning rate =" + str(learning_rate))
    plt.show()

    # training set
    y_pred = model(X_train)
    y_pred = tf.math.argmax(y_pred, 1)
    y_true = tf.math.argmax(Y_train, 1)
    train_acc = tf.math.reduce_mean(tf.cast(tf.equal(y_pred, y_true), tf.float32))
    y_pred = model(X_test)
    y_pred = tf.math.argmax(y_pred, 1)
    y_true = tf.math.argmax(Y_test, 1)
    test_acc = tf.math.reduce_mean(tf.cast(tf.equal(y_pred, y_true), tf.float32))

    print(f'Train acc : {train_acc}')
    print(f'Test acc  : {test_acc}')

    return model

이전글에서 구현하던 방식과는 다르게 model class를 직접 구현하고, 직접 예측 확률값과 loss를 구한 다음에 tf.GradientTape()를 사용해 연산을 기록하고 자동으로 미분항를 구하고 있습니다.

그리고 학습을 진행합니다. learning_rate(0.009), epochs(100), minibatch_size(64)는 기본값으로 사용했습니다.

m = Model_1(X_train, Y_train, X_test, Y_test)

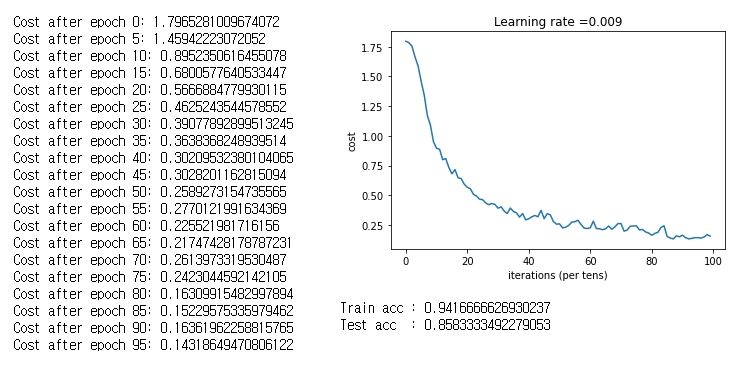

이전 게시글에서 Regularization을 적용했을 때와 유사한 결과가 나오고 있습니다. 아직 overfitting이 되었을 가능성이 있어 보이기도 하네요.

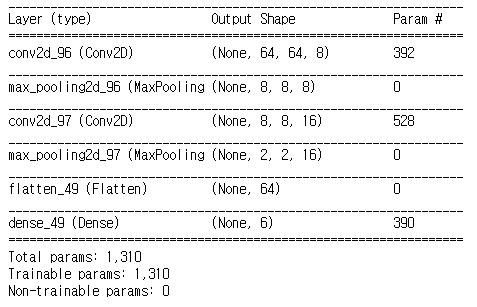

모델의 구성을 살펴보면 아래처럼 구성된 것을 볼 수 있습니다.

2-2. keras sequential model을 통한 구현 및 학습

두 번째 방법으로 구현을 해보도록 하겠습니다. 이 방법은 이전 게시글들에서 사용하던 방법과 동일합니다.

def Model_2(X_train, Y_train, X_test, Y_test, learning_rate=0.009,
               num_epochs=100, minibatch_size=64):
    tf.random.set_seed(0)
    seed = 3
    (m, n_H0, n_W0, n_C0) = X_train.shape
    n_y = Y_train.shape[1]
    costs = []

    # initialize parameters
    #parameters = initialize_parameters()
    # setting optimizer
    optimizer = tf.optimizers.Adam(learning_rate=learning_rate)

    # CONV2D -> RELU -> MAXPOOL -> CONV2D -> RELU -> MAXPOOL -> FLATTEN -> FULLYCONNECTED
    model = tf.keras.models.Sequential([
        tf.keras.layers.Conv2D(8, (4, 4), strides=(1,1), padding="SAME",
                              activation='relu', input_shape=(64, 64, 3),
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0)),
        tf.keras.layers.MaxPool2D(pool_size=(8,8), strides=(8,8), padding="SAME"),
        tf.keras.layers.Conv2D(16, (2, 2), strides=(1,1), padding="SAME", activation='relu',
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0)),
        tf.keras.layers.MaxPool2D(pool_size=(4,4), strides=(4,4), padding="SAME"),
        tf.keras.layers.Flatten(),
        tf.keras.layers.Dense(6, activation='softmax',
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0))
    ])

    model.summary()

    model.compile(optimizer=optimizer,
                 loss='categorical_crossentropy',
                 metrics=['accuracy'])

    hist = model.fit(X_train, Y_train, epochs=num_epochs, batch_size=minibatch_size, verbose=1)

    costs = hist.history['loss']

    for epoch in range(0, num_epochs, 5):
        print(f'Cost after epoch {epoch}: {costs[epoch]}')

    # plot the cost
    plt.plot(np.squeeze(costs))
    plt.ylabel('cost')
    plt.xlabel('iterations (per tens)')
    plt.title("Learning rate =" + str(learning_rate))
    plt.show()

    train_acc = hist.history['accuracy'][-1]
    y_pred = model.predict(X_test)
    y_pred = tf.math.argmax(y_pred, 1)
    y_true = tf.math.argmax(Y_test, 1)
    test_acc = tf.math.reduce_mean(tf.cast(tf.equal(y_pred, y_true), tf.float32))

    print(f'Train acc : {train_acc}')
    print(f'Test acc  : {test_acc}')

    return model

그리고 학습을 진행합니다.

m2 = Model_2(X_train, Y_train, X_test, Y_test)

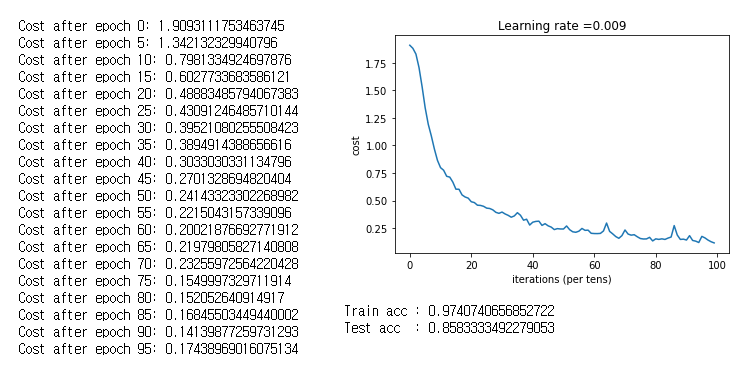

이전 게시글과 유사한 현상이 ConvNet에서도 발생했습니다. 아마, 초기화가 적절하지 않았기 때문에 발생했다고 추측하고 global seed를 0에서 2로 변경해서 다시 학습을 진행해보았습니다.



global seed = 2(tf.random.set_seed(2))

m3 = Model_2(X_train, Y_train, X_test, Y_test)

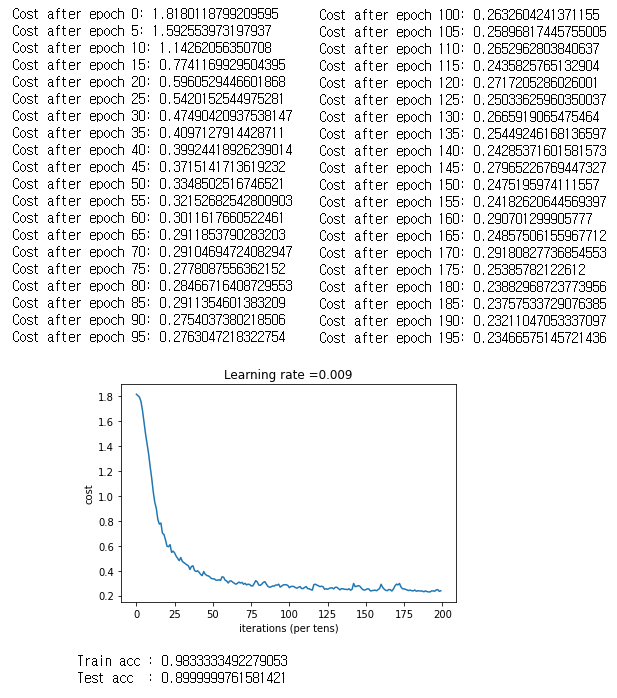

결과가 정상적인 성능으로 나왔습니다. class로 구현한 것보다 조금 덜 overfitting해보이며, Test 성능은 거의 동일하게 나오고 있습니다.



- Regularization 적용

두 번째 모델을 가지고 L2 Regularization을 적용해보도록 하겠습니다.

def Model_2_Reg(X_train, Y_train, X_test, Y_test, learning_rate=0.009,
               num_epochs=100, minibatch_size=64, lambd=0.01):
    tf.random.set_seed(2)
    seed = 3
    (m, n_H0, n_W0, n_C0) = X_train.shape
    n_y = Y_train.shape[1]
    costs = []

    # initialize parameters
    #parameters = initialize_parameters()
    # setting optimizer
    optimizer = tf.optimizers.Adam(learning_rate=learning_rate)
    # setting regularizer
    regularizer = tf.keras.regularizers.L2(lambd)

    # CONV2D -> RELU -> MAXPOOL -> CONV2D -> RELU -> MAXPOOL -> FLATTEN -> FULLYCONNECTED
    model = tf.keras.models.Sequential([
        tf.keras.layers.Conv2D(8, (4, 4), strides=(1,1), padding="SAME",
                              activation='relu', input_shape=(64, 64, 3),
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0),
                              kernel_regularizer=regularizer),
        tf.keras.layers.MaxPool2D(pool_size=(8,8), strides=(8,8), padding="SAME"),
        tf.keras.layers.Conv2D(16, (2, 2), strides=(1,1), padding="SAME", activation='relu',
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0),
                              kernel_regularizer=regularizer),
        tf.keras.layers.MaxPool2D(pool_size=(4,4), strides=(4,4), padding="SAME"),
        tf.keras.layers.Flatten(),
        tf.keras.layers.Dense(6, activation='softmax',
                              kernel_initializer=tf.keras.initializers.GlorotUniform(seed=0),
                              kernel_regularizer=regularizer)
    ])

    model.summary()

    model.compile(optimizer=optimizer,
                 loss='categorical_crossentropy',
                 metrics=['accuracy'])

    hist = model.fit(X_train, Y_train, epochs=num_epochs, batch_size=minibatch_size, verbose=1)

    costs = hist.history['loss']

    for epoch in range(0, num_epochs, 5):
        print(f'Cost after epoch {epoch}: {costs[epoch]}')

    # plot the cost
    plt.plot(np.squeeze(costs))
    plt.ylabel('cost')
    plt.xlabel('iterations (per tens)')
    plt.title("Learning rate =" + str(learning_rate))
    plt.show()

    train_acc = hist.history['accuracy'][-1]
    y_pred = model.predict(X_test)
    y_pred = tf.math.argmax(y_pred, 1)
    y_true = tf.math.argmax(Y_test, 1)
    test_acc = tf.math.reduce_mean(tf.cast(tf.equal(y_pred, y_true), tf.float32))

    print(f'Train acc : {train_acc}')
    print(f'Test acc  : {test_acc}')

    return model

m4 = Model_2(X_train, Y_train, X_test, Y_test)

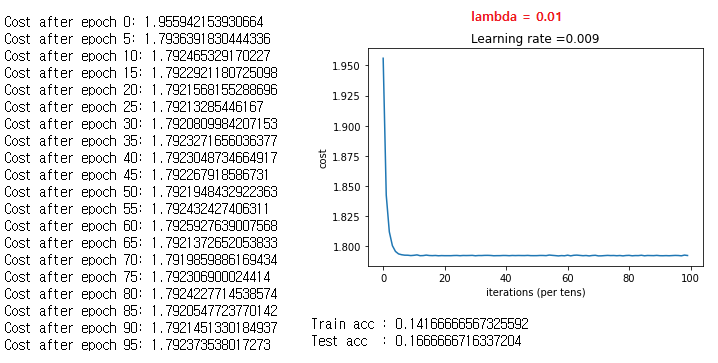

lambda의 값이 너무 커서 파라미터의 영향을 너무 감소시켜버린 것 같습니다.



- lambda = 0.001

m5 = Model_2_Reg(X_train, Y_train, X_test, Y_test, lambd=0.001)

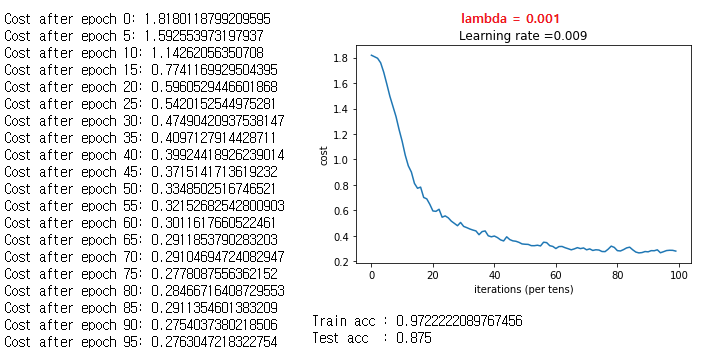

lambda 값을 감소시켰더니, 테스트 성능이 조금 증가했습니다만, 학습 성능도 증가해버렸네요. Regularization의 효과가 쪼금은 나타난 것 같습니다. 그렇지만 dataset의 크기가 작은 편이기 때문에 overfitting을 줄이기에는 조금 힘들어 보이긴 하네요.. 이 부분은 나중에 성능을 확인해볼 수 있는 큰 dataset이 있을 때, 다시 비교해보도록 하겠습니다.



마지막으로 epochs를 200으로 증가시켜서 학습을 해보았습니다.

m6 = Model_2_Reg(X_train, Y_train, X_test, Y_test, num_epochs=200, lambd=0.001)

거의 90%의 테스트 성능을 달성했습니다 !
